Amplificadores de potencia con BJT: la clase B

Los amplificadores de Clase B usan dos o más transistores polarizados de tal forma que cada transistor solo conduce durante un medio ciclo (realmente, "casi" medio ciclo) de la onda de entrada. Tienen un rendimiento muy superior a los de Clase A y su diseño no es muy complicado, pero sus aplicaciones se limitan enormemente debido a una característica su propio diseño: una distorsión llamada de "cruce por cero". Aún así, se utilizan incluso en amplificadores que no requieran buena fidelidad y sí facilidad de diseño y rendimiento, como los amplificadores de bocinas y megáfonos de mano.

Para mejorar la eficiencia de potencia total del amplificador de clase A previo, reduciendo la potencia desperdiciada en forma de calor, es posible diseñar el circuito amplificador de potencia con dos transistores en su etapa de salida, produciendo lo que comúnmente se denomina amplificador de clase B; también conocido como configuración de amplificador Push-Pull (empuja-tira en español). Para construir este tipo de amplificador se utilizan necesariamente transistores denominados "complementarios", es decir, de las mismas características eléctricas pero con distintas uniones P-N: si uno es del tipo NPN, el otro ha de ser igual pero de tipo PNP. Veamos cómo se construyen:


transistores complementarios BJT en funcionamiento clase B, configuración Push-Pull

Los amplificadores Push-Pull utilizan transistores complementarios de potencia, que reciben la misma señal de entrada que es igual en magnitud, pero en fase opuesta entre sí . Esto da lugar a que un transistor solamente amplifica la mitad o 180º del ciclo de la onda de entrada; mientras que el otro transistor amplifica la otra mitad o restante 180º del ciclo de onda de entrada. Conjuntamente, estas “dos mitades” amplificadas cada una por un transistor, "excitan" o "atacan" la carga o resistencia de salida, dando lugar en ella a la señal completa amplificada.

Por consiguiente, el ángulo de conducción para este tipo de circuito amplificador es escasamente inferior a 180º o 50% de la señal de entrada (para cada transistor). Este efecto de empujar y tirar de los semiciclos alternos por los transistores da a este tipo de circuito su divertido nombre "push-pull", pero en general se lo conoce como el amplificador de clase B.

Realmente los transistores en un amplificadr de clase B no llegan al conducir el 50%, ya que ambos necesitan tener una polarización al menos de 0'65 volt Emisor-Base para empezar a conducir y amplificar. Esto supone que de la señal de entrada, en los primeros 0'65 volt. (positivos y negativos), la señal de salida va a estar a "0". Y sólo cuando en la entrada se superen los 0'65 volt. E-B podrá empezar a amplificar la salida. Esto, al final, produce inevitablemente una falta de amplificación en torno a los valores cercanos a "0" volt. denominada "distorsión de paso por cero" o "distorsión de cruce", característica de los amplificadores en Clase B.

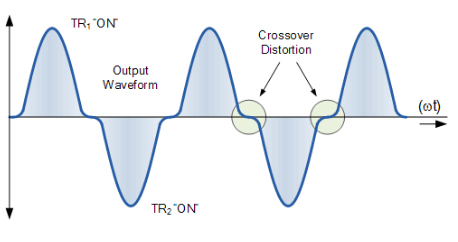

formas de señal de saldia debida a la "distorsión de cruce" o "de paso por 0"
en un amplificador Clase B, Push-Pull

Amplificador de potencia: la Clase B





La amplificación en clase B y la distorsión de cruce
